Perancangan program sederhana dengan State Diagram
1. pada percobaan ini, perancangan program dilakukan menggunakan state diagram, . Dengan gambar sebagai berikut
Gambar 3.4 State Diagram percobaan 1
2. berdasarkan state diagram tersebut, kemudian di uraikan persamaannya menjadi seperti berikut:
Persamaan pada setiap Transisi:
T0= P_First_Cycle
T1= STA.PB_ON
T2= STB.PB_OFF
Persamaan pada setiap State (Keadaan):
STA= (STA.T0.T2).T1’
STB= (STB.T1).T2’
Persamaan output.saat ON:
Out= STB
3. Buatlah ladder diagram dari persamaan pada langkah 2, jika dilihat dari persamaan yang dihasilkan akan timbul banyak Output yang akan digunakan, oleh karena itu untuk menggantinya gunakanlah output selain yang ada pada fisik PLC CP1E, gunakan output pada kanal 200. Sehingga program akan menjadi seperti berikut ini.
Gambar 3.6 ladder diagram percobaan 1
4. lakukan pengunduhan pada PLC, lalu buatlah desain HMI di CXD sebagai berikut.

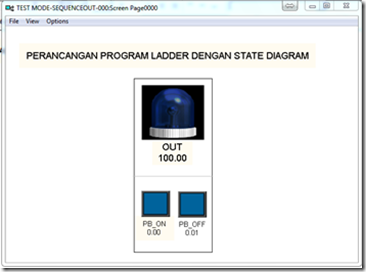

Gambar 3.7 HMI percobaan 1
5. lakukan simulasi antara PLC dan CXD
